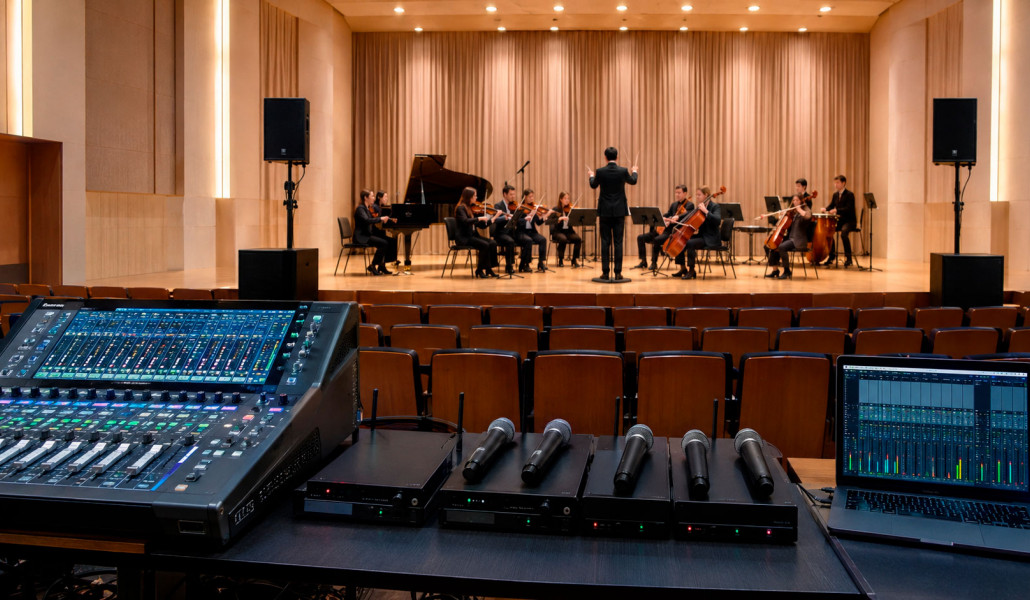

Как решить задачу озвучки школьного концертного зала: разбор проекта для школы искусств на 120 мест
Озвучка камерного концертного зала в школе искусств отличается от оснащения обычного актового зала. Здесь система должна одинаково хорошо работать как с речью, так и с академическим вокалом, хором, камерным оркестром и сольными выступлениями. Кроме того, во многих учреждениях возникает задача качественной многоканальной записи концертов для архива, участия в конкурсах и подготовки образовательных материалов.
На практике подобные проекты редко ограничиваются выбором более мощных акустических систем. Намного важнее обеспечить равномерное звуковое покрытие зрительного зала, сохранить естественное звучание инструментов и минимизировать вероятность возникновения акустической обратной связи. При этом приходится учитывать особенности помещения, существующие строительные ограничения и бюджет проекта.
Во многих школах искусств отсутствует возможность подвеса акустики, а реконструкция помещения выходит далеко за рамки бюджета. Поэтому инженерная задача заключается не только в подборе оборудования, но и в поиске оптимального баланса между акустикой помещения, способом установки системы и возможностями дальнейшей эксплуатации.
В этой статье разберем инженерский подход к проектированию системы звукоусиления и многоканальной записи для камерного концертного зала на 120 мест, рассмотрим возможные варианты реализации и объясним, почему было выбрано именно такое решение.
Исходная задача
Объектом стала школа искусств с камерным концертным залом размером 12×18 метров. Помещение рассчитано примерно на 120 зрителей и используется для концертов хора, камерного оркестра, сольных выступлений, открытых уроков и экзаменов.
- Тип объекта — концертный зал школы искусств.
- Размер помещения — 12×18 м.
- Вместимость — около 120 мест.
- Количество исполнителей — до 40 человек одновременно.
- Время реверберации RT60 — около 1,2 с.
- Фоновый шум вентиляции — NC35.
- Необходима запись концертов в формате 24 бит / 96 кГц.
- Минимум 16 независимых дорожек записи.
- Нужен отдельный монитор для дирижера.
- Бюджет оборудования — до 600 000 ₽ без учета монтажных работ.
- Подвес акустики невозможен — допускаются только стойки или настенные кронштейны.
Основной задачей стало создание системы, одинаково подходящей для концертной работы и архивной многоканальной записи без существенного увеличения бюджета.
Какие сложности нужно было решить
Главной инженерной задачей было не достижение высокой громкости, а обеспечение равномерного звукового покрытия всего зрительного зала. Если акустические системы расположены неправильно, первые ряды получают избыточное звуковое давление, тогда как последние слышат программу заметно хуже.
Дополнительную сложность создавало отсутствие возможности подвеса акустических систем. Потолочный монтаж позволил бы более гибко управлять диаграммой направленности, однако строительные ограничения требовали искать альтернативное решение.
Во время концертов на сцене одновременно находятся хор, оркестр и отдельные солисты. В подобных условиях вероятность возникновения акустической обратной связи значительно возрастает, особенно при использовании сценических мониторов. Поэтому было важно уменьшить уровень низких частот, возвращающихся на сцену.
Отдельным требованием стала многоканальная запись. Простая стереозапись не позволяет впоследствии корректировать баланс между голосами и инструментами, поэтому система должна сохранять отдельные каналы для последующей обработки.
При этом все задачи необходимо было решить в пределах ограниченного бюджета образовательного учреждения.
Какие варианты рассматривались
Вариант №1. Линейный массив
Линейные массивы обеспечивают прогнозируемое покрытие больших помещений и широко применяются в концертных площадках.
Преимущества:
- равномерное распределение звукового давления;
- хорошая работа на больших расстояниях;
- гибкая настройка покрытия.
Ограничения:
- необходим подвес и риггинг;
- стоимость значительно превышает бюджет проекта;
- монтаж требует подготовки конструкций.
Для данного объекта этот вариант оказался экономически и конструктивно неоправданным.
Вариант №2. Точечные акустические системы с сабвуферами
Использование активных акустических систем на стойках или настенных кронштейнах позволяет получить достаточно равномерное покрытие небольшого концертного зала без сложного монтажа.
Преимущества:
- соответствие бюджету;
- быстрый монтаж;
- простая эксплуатация;
- возможность дальнейшего масштабирования.
Ограничения:
- необходимо тщательно выбирать место установки;
- важно правильно настроить DSP и задержки.
Именно этот подход оказался наиболее рациональным для рассматриваемого проекта.
Вариант №3. Полностью беспроводная система микрофонов
Использование радиосистем для каждого исполнителя обеспечивает максимальную свободу размещения артистов.
Преимущества:
- минимум кабелей;
- удобство работы солистов.
Ограничения:
- для коллектива до 40 человек стоимость оборудования многократно превышает бюджет;
- увеличивается сложность управления радиочастотами;
- возрастают требования к обслуживанию системы.
Поэтому беспроводные микрофоны было решено использовать только для основных солистов.
Сравнение вариантов
| Решение | Плюсы | Ограничения | Подходит для проекта |
|---|---|---|---|
| Линейный массив | Максимально равномерное покрытие | Высокая стоимость и необходимость подвеса | Нет |
| Точечная акустика + сабвуферы | Хорошее покрытие, доступная стоимость, быстрый монтаж | Требует грамотной настройки | Да |
| Полностью беспроводная система | Максимальная мобильность исполнителей | Стоимость значительно выше бюджета | Частично |
Почему было выбрано именно это решение
При выборе архитектуры системы инженеры ориентировались не на перечень оборудования, а на требования объекта.
- Требование к равномерному покрытию → применение точечных акустических систем с управляемой направленностью.
- Необходимость уменьшить уровень звука на сцене → использование сабвуферов с кардиоидным режимом.
- Требование многоканальной записи → цифровой микшер с возможностью записи большого количества каналов и резервированием через Dante.
- Ограниченный бюджет → отказ от полного комплекта радиомикрофонов и применение беспроводных систем только для ключевых исполнителей.
- Отсутствие подвеса → размещение акустики на стойках или настенных кронштейнах.
Такой подход позволил одновременно выполнить требования по качеству звучания, записи, удобству эксплуатации и стоимости проекта.
Какое оборудование использовали
Yamaha DXR12mkII (2 шт.)
Основные акустические системы формируют равномерное покрытие зрительного зала. Благодаря встроенной DSP-обработке упрощается настройка системы под особенности помещения, а активное исполнение позволяет отказаться от отдельных усилителей мощности.
Yamaha DXS15X (2 шт.)
Сабвуферы отвечают за воспроизведение низкочастотного диапазона. Использование кардиоидного режима позволяет снизить уровень низких частот на сцене примерно на 12 дБ, что уменьшает вероятность возникновения обратной связи и делает работу музыкантов комфортнее.
Yamaha TF1
Цифровой микшер является центральным элементом системы. Через него осуществляется микширование, обработка сигналов, управление мониторной линией дирижера и многоканальная запись концертов. Возможности Dante позволяют организовать резервную запись без дополнительного stagebox.
Shure SLXD24E/SM58 H56 (4 комплекта)
Беспроводные системы используются только для ведущих солистов. Это позволяет сохранить мобильность исполнителей без значительного увеличения стоимости проекта.
Neumann KMS 104 Plus (2 шт.)
Конденсаторные микрофоны применяются для записи хора по схемам ORTF или AB. Такой подход обеспечивает естественную передачу пространства и тембра коллектива.
Neumann MCM 114 Set Guitar (2 комплекта)
Навесные микрофоны используются для отдельных инструментальных групп. Это позволяет получить более детальную многоканальную запись без установки большого количества стоек на сцене.
Схема решения
Концертный зал
↓
Микрофоны хора, оркестра и солистов
↓
Цифровой микшер Yamaha TF1
↓
Основные акустические системы Yamaha DXR12mkII + сабвуферы Yamaha DXS15X
↓
Монитор дирижера (Aux)
↓
Одновременная запись на USB/SD и резервная запись через Dante на ноутбук
Что получил заказчик
- Равномерное звуковое покрытие зрительного зала с уровнем SPL около 85 ±2 дБ.
- Снижение уровня низких частот на сцене примерно на 12 дБ благодаря кардиоидной конфигурации сабвуферов.
- Многоканальную запись до 32 дорожек для архивирования концертов.
- Отдельную мониторную линию для дирижера.
- Монтаж системы без сложного риггинга всего за один рабочий день.
- Итоговую стоимость оборудования около 580 000 ₽, что соответствует установленному бюджету.
Какие выводы можно сделать
Одной из самых распространенных ошибок при оснащении небольших концертных залов становится выбор оборудования только по мощности. На практике качество звучания значительно сильнее зависит от правильного распределения акустики, настройки направленности и учета особенностей помещения.
Еще одна типичная ошибка — стремление сделать полностью беспроводную систему независимо от бюджета и сценариев эксплуатации. Во многих случаях рациональнее использовать радиосистемы только там, где они действительно необходимы.
Для небольших концертных залов активные акустические системы с DSP, цифровой микшер и грамотно организованная многоканальная запись позволяют получить функциональную систему без существенного увеличения стоимости проекта.
Именно поэтому подбор оборудования начинается с анализа объекта, требований эксплуатации и ограничений, а не с выбора конкретных моделей.
Заключение
Проект показал, что даже при ограниченном бюджете можно построить систему звукоусиления и многоканальной записи, которая обеспечивает качественное звучание концертов, удобство эксплуатации и возможность дальнейшего развития. Ключевым фактором стала не стоимость отдельных устройств, а последовательный инженерный анализ требований объекта и выбор архитектуры системы под реальные условия эксплуатации.
